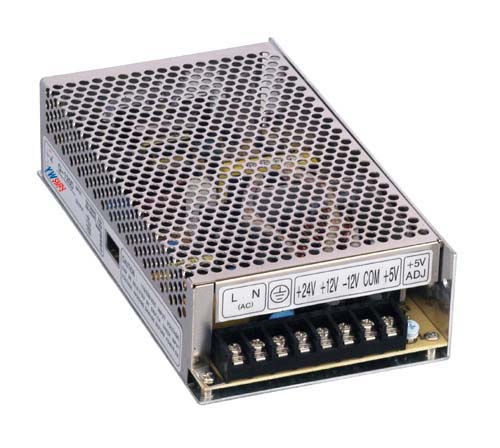

| Q-120 |
-
低價格、高可靠
-
105℃輸出電容器
-
全球適用AC輸入電壓
-
效率高、工作溫度低
-
軟啟動電流、有效降低AC輸入沖擊
-
有短路保護、過載保護
-
體積小、重量輕
-
100%滿負荷燒機測試
-
內裝EMI濾波器、紋波極小 |
|
型號
性能 |
Q-120B |
Q-120C |
Q-120D |
| CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH4 |
| 直流輸出電壓 |
5V |
12V |
-5V |
-12V |
5V |
15V |
-5V |
-15V |
5V |
12V |
24V |
-12V |
| 輸出電壓容差(注2) |
±2% |
±6% |
±6% |
±6% |
±2% |
+10,-5% |
±6% |
±10,-5% |
±2% |
±6% |
±6% |
±6% |
| 額定輸出電流 |
11A |
4A |
1A |
1A |
10A |
3.5A |
1A |
1A |
8A |
2A |
2A |
1A |
| 輸出電流范圍 |
2-12A |
0.5-5A |
0.2-1A |
0.2-1A |
2-12A |
0.5-5A |
0.2-1A |
0.2-1A |
2-12A |
0.2-5A |
0.2-2A |
0.2-1A |
| 紋波及噪音(注3) |
80mV |
120mV |
80mV |
120mV |
80mV |
150mV |
80mV |
150mV |
80mV |
120mV |
180mV |
120mV |
| 進線穩定度(注4) |
±0.5% |
±1% |
±1% |
±1% |
±0.5% |
±1% |
±1% |
±1% |
±0.5% |
±1% |
±1% |
±1% |
| 負載穩定度(注5) |
±0.5% |
±5% |
±5% |
±5% |
±0.5% |
±6% |
±5% |
±6% |
±0.5% |
±5% |
±5% |
±5% |
| 直流輸出功率 |
120W |
122.5W |
124W |
| 效率 |
77% |
76% |
80% |
| 直流電壓可調范圍 |
CH1+10,-5% |
CH1+10,-5% |
CH1+10,-5% |
| 輸入電壓范圍 |
88～132VAC/176～264VAC由開關選擇 47～63Hz;240～370VDC |
| 輸入電流 |
2.5A/115V 1.25A/230V |
| 沖擊電流 |
冷啟動電流 35A |
| 漏電流 |
<3.5mA/240VAC |
| 過載保護 |
105%～135% 類型：PULSING HICCUP SHUTDOWN 復位：自動恢復 |
| 過電壓保護 |
CH1:5.75～6.75V |
| 高溫保護 |
…… |
| 溫度系數 |
±0.03%/OC(0～50℃) ON+5V OUTPUT |
| 啟動、上升、保持時間 |
200ms,50ms,20ms |
| 抗震性 |
10～500Hz,2G 3AXES 10min./1周期,時長60分,各軸 |
| 耐壓性 |
輸入輸出間：3KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VAC/100M Ohms |
| 工作溫度、濕度 |
-10℃～+60℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95%RH |
| 外形尺寸 |
199*110*50mm |
| 重量 |
0.88Kgs |
| 安全標準 |
UL 1950，TUV按60950認證 |
| EMC標準 |
CISPR22（按EN5502)等級B,IEC801-2,3,4,IEC55-2認證 |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%，其他輸出為60%額定負載。
6、各輸出可達最大電流，但總負載不可超過最大輸出功率。
7、C2,3,11必須拆除。 | |
|
|
|
 |
|
 |
|
|
