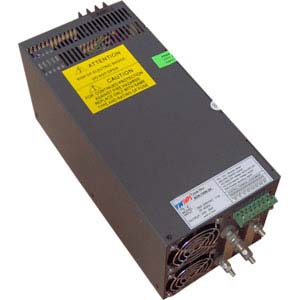

| SCN-1200 |
|
· 低價格、高可靠
· 105℃輸出電容器
· 全球適用AC輸入電壓
· 效率高、工作溫度低
· 軟啟動電流、有效降低AC輸入沖擊
· 體積小、重量輕
· 100%滿負荷燒機測試
· 內裝EMI濾波器、紋波極小 |
|
型號
性能 |
SCN1200-5 |
SCN-1200-12 |
SCN-1200-15 |
SCN-1200-24 |
SCN1200-48 |
|
直流輸出電壓 |
5V |
12V |
15V |
24V |
48V |
|
輸出電壓容差(注2) |
±2% |
±1% |
±1% |
±1% |
±1% |
|
額定輸出電流 |
180A |
100A |
80A |
50A |
24A |
|
輸出電流范圍 |
0-180A |
0-100A |
0-80A |
0-50A |
0-24A |
|
紋波及噪音(注3) |
360mVp-p |
360MVp-p |
360mVp-p |
300mVp-p |
300mVp-p |
|
進線穩定度(注4) |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
負載穩定度(注5) |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
直流輸出功率 |
1200W |
1200W |
1200W |
1200W |
960W |
|
效率 |
77% |
83% |
85% |
85% |
87% |
|
直流電壓可調范圍 |
10-13.2V |
12-15V |
13.5-18V |
20-26.4V |
41-56V |
|
輸入電壓范圍 |
190V-240VAC 47-63Hz |
|
輸入電流 |
7A/220VAC |
|
沖擊電流 |
50A230VAC |
|
漏電流 |
<3.5mA/240VAC |
|
過載保護 |
105%-135% 類型：切斷輸出 復位：自動恢復 |
|
過電壓保護 |
13．8-16．2V |
15.5-18.2V |
18-21V |
27.6-32.4V |
31-36.5V |
57.6-67.2V |
|
高溫保護 |
≥70℃切斷輸出 |
|
溫度系數 |
±0.03%℃(0～50℃) |
|
啟動、上升、保持時間 |
1．5ms,50ms,20ms |
|
抗震性 |
10～500Hz,2G 10min./1周期,時長60分,EACH AXES |
|
耐壓性 |
輸入輸出間：3KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
|
隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100M Ohms |
|
工作溫度、濕度 |
-10℃～+50℃，20%～90%RH |
|
存儲溫度、溫度 |
-20℃～+85℃,10%～95%RH |
|
外形尺寸 |
291*132*132mm |
|
重量 |
4．5Kgs |
|
安全標準 |
滿足UL1950 |
|
EMC標準 |
CISPR22（ENC55022），IEC1000-4，2，3，4，5，6，8，11 IEC1000-3-2 |
|
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、各輸出可達最大電流，但總負載不可超過最大輸出功率。 |
|
|
|
|
|
|
|
|
| |
|
|
|
 |
|
 |
|
|
