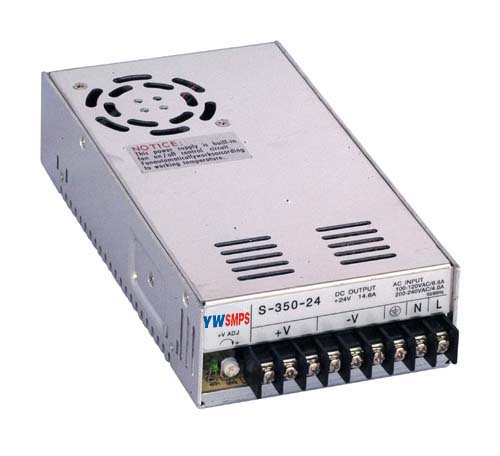

| S-350 |
-
低價格、高可靠
-
105℃輸出電容器
-
全球適用AC輸入電壓
-
效率高、工作溫度低
-
軟啟動電流、有效降低AC輸入沖擊
-
體積小、重量輕
-
100%滿負荷燒機測試
-
內裝EMI濾波器、紋波極小
|
|
型號
性能 |
S-350-5 |
S-350-7.5 |
S-350-12 |
S-350-13.5 |
S-350-15 |
S-350-24 |
S-350-27 |
S-350-48 |
| 直流輸出電壓 |
5V |
7.5V |
12V |
13.5V |
15V |
24V |
27V |
48V |
| 輸出電壓容差(注2) |
±2% |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 額定輸出電流 |
50A |
40A |
29A |
25.8A |
23.2A |
14.6A |
13A |
7.3A |
| 輸出電流范圍 |
0-50A |
0-40A |
0-29A |
0-25.8A |
0-23.2A |
0-14.6A |
0-13A |
0-7.3A |
| 紋波及噪音(注3) |
50mVp-p |
150mVp-p |
150mV |
150mV |
150mV |
150mV |
200mV |
240mV |
| 進線穩定度(注4) |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 負載穩定度(注5) |
±1% |
±1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 直流輸出功率 |
250W |
300W |
348W |
348.3W |
348W |
350.4W |
351W |
350.4W |
| 效率 |
73% |
76% |
74% |
79% |
78% |
81% |
82% |
83% |
| 直流電壓可調范圍 |
4.5-5.6V |
6-9V |
10-13.2V |
12-15V |
13.5-18V |
20-26.4V |
26-32V |
41-56V |
| 輸入電壓范圍 |
90～132VAC/180～264VAC BY SWITCH 47～63Hz;248～370VDC |
| 輸入電流 |
6.5A/115V 4A/230V |
| 沖擊電流 |
25A/115V 50A/230V |
| 漏電流 |
<3.5mA/240VAC |
| 過載保護 |
無，交流開關恢復 |
| 過電壓保護 |
5.75-6.75V |
9.4-10.9V |
13.8-16.2V |
15.5-18V |
18-21V |
27.6-32V |
33.7-39V |
57.6-67.2V |
| 高溫保護 |
RTH3>=65℃ FAN ON<=55℃ FAN OFF>=80℃切斷輸出(5～15V)
RTH3>=70℃ FAN ON<=60℃ FAN OFF>=85℃切斷輸出(24～48V) |
| 溫度系數 |
±0.03%℃(0～50℃) |
| 啟動、上升、保持時間 |
200ms,50ms,20ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,時長60分,EACH AXES |
| 耐壓性 |
輸入輸出間：1.5KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VAC/100M Ohms |
| 工作溫度、濕度 |
-10℃～+50℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95%%RH |
| 外形尺寸 |
215*115*50mm |
| 重量 |
1.15Kgs |
| 安全標準 |
滿足UL1950 |
| EMC標準 |
…… |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、C3,4 必須拆除 | |
|
|
|
 |
|
 |
|
|
